Bögen selbst bauen

[DrManhattan]

Hallo

Ich habe mich seit ca. einem Jahr mehr oder weniger intensiv mit dem Bau von Bögen aus Naturmaterielien beschäftigt.
Mitlerweile könnte man sagen dass ich mich recht gut damit auskenne.
Habe in der Zeit verschiedenste Bögen aus unterschiedlichen Hölzern gebaut wovon viele den Geist aufgaben, aber einige auch wirklich gut halten und etwas taugen.
meine drei besten Stücke präsentiere ich hier

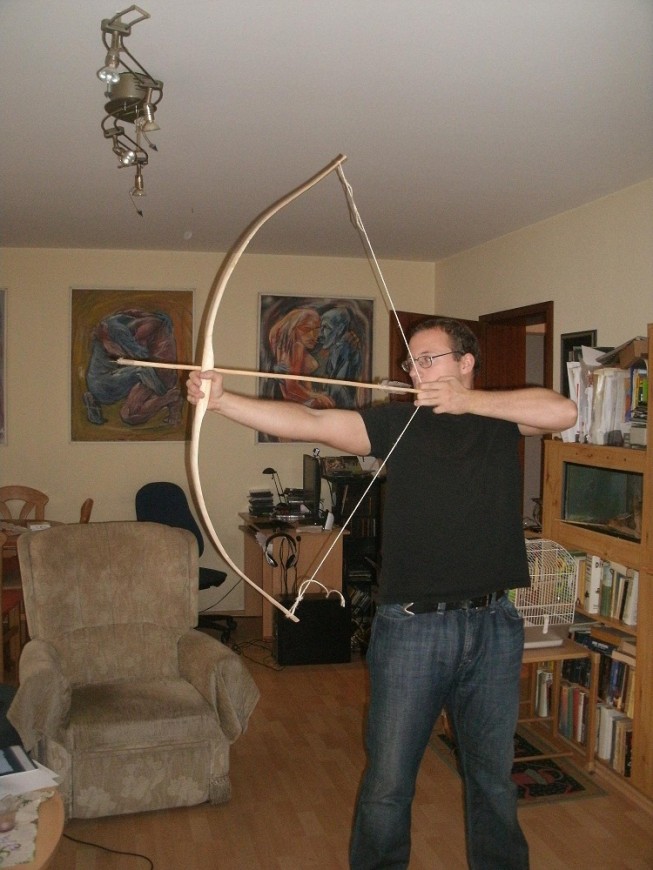

1. Flatbow aus Ebereschensapling mit leicht reflexen Enden und ca. 30 lbs Zugkraft. Obwohl er gerade mal mein zweiter war, hält er doch bis heute hervorragend. Um die Zugkraft noch etwas zu erhöhen habe ich die Bauchseite getoastet.



2. Reflexbogen aus Hasel mit Buchentipps, ca. 40 lbs. Der ganze Bogen ist eigentlich ein Experiment und die Buchentipps entstanden dadurch dass ich beim Verarbeiten zu viel Material an den Reflexen Enden abgenommen habe. Dennoch gute Schussleistung und flotter Release. leider ist er seinen Stuchbrüchen erlegen, was typisch ist für Hasel in einer solchen Länge und Stärke






Bild von der Verleimung der Tippoverlays

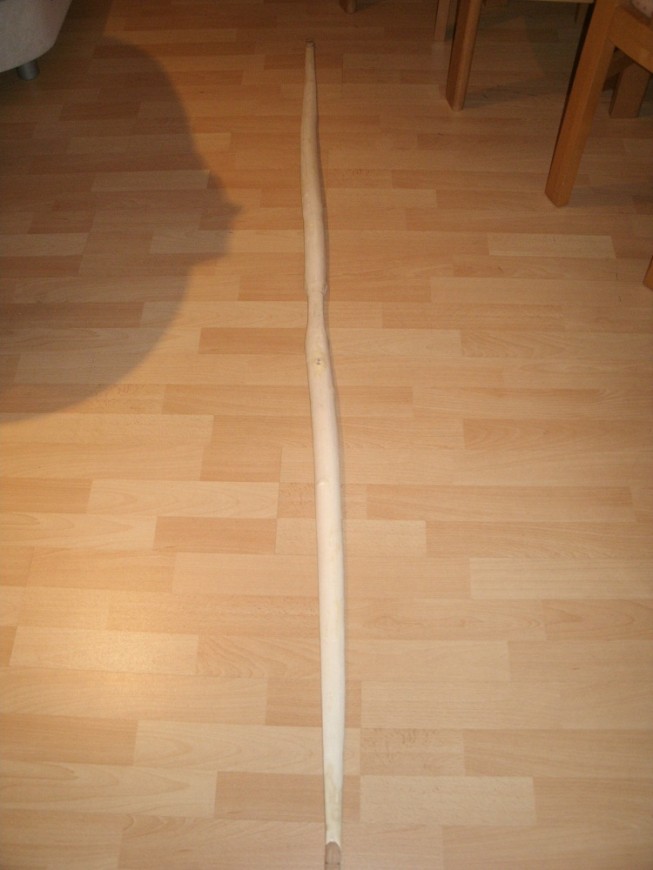

3. Langer Flatbow aus Esche mit ca. 45 lbs bei Vollauszug. Erst vor kurzem fertiggestellt, benötigt er noch eine Behandlung mit Leinölfirniss und soll ein Griffteil aus Nussholz erhalten. Biser technisch mein bestes Werk. Schussleistung steht noch aus






Mein nächstes Projekt ist ein Relfexbogen aus Esche-Ebereschelaminat.
Kann mir Vorstellen dass es hier noch Leute gibt die sich für das Thema interessieren oder möglicherweise auch schon ihre eigenen Bögen gefertigt haben.
Vielleicht wollt ihr auch eure Bilder präsentieren habt Fragen, oder noch den einen oder anderen Tipp für mich und andere haben.

Mfg
DrManhattan

[Waldhexe]

AW: Bögen selbst bauen

Mein erster Bogen, ein Langbogen aus Robinie:


Beim Freilegen des Jahresringens, da ich in den nächsten Ring geschnitten hatte, musste ich nach der Hälfte noch mal von vorne beginnen...


Eine "Dimension" fehlt noch.


Das fertige Griffstück.



Der fertige Bogen, komplett aus Robinie, 44 Pfund - ich kann ihn gerade so spannen. Auf ca. 15m schieße ich durch die Strohscheibe durch... Für den Bogen (alle Arbeiten), Sehne drehen und fünf Pfeile machen habe ich etwa 35 Stunden gebraucht.

Gruß,
Claudia

[Goettergatte]

AW: Bögen selbst bauen

Robinie ist aber ... unhistorisch.
Robinien wachsen bei uns erst seit ca. 300 Jahren, und die große Zeit des Langbogens war vor 650 Jahren.

[DrManhattan]

AW: Bögen selbst bauen

Hallo Waldhexe

Das ist ein schöner Bogen. War das ein Kurs bei dem du gewesen bist? Robinie ist ein ziemlich schwer zu bearbeitendes Holz und da man meist nur das Kernholz verwendet ne Menge Arbeit bis der enstpsrechende Jahrring herausgearbeitet ist.

@Goettergatte
Genaugenommen ist auch der Bogentyp mit dem starren Griffstück und den eher breiten Wurfarmen ahistorisch wenn man sich auf die englischen Warbows wie die aus der Mary Rose bezieht, welche aus Eibe waren und ein D-Profil mit sich biegendem Griffteil hatten.
Es ist halt eine Frage wo man die Historizität ansetzt. Die heutige "Rennaisance" des Bogenbauens stammt vor allem aus dem Amerika des frühen 20. Jahrhunderts, inspiriert durch Saxton Pope und Art Young.
Neben den streng historischen Nachbauten, wie Holmegaard, Nydam, Mary Rose und diverse asiatische Kompositbögen, werden auch neue Interpretationen mit amerikanischen Hölzern und neuen, bzw. indianischen Formen versucht.

[ronaldo]

AW: Bögen selbst bauen

Hi,

oh, sehr schöne Arbeit! :-)

Hat sich schon mal jemand an einem Kompositbogen versucht?
Und verwendet eigentlich niemand Eibe, was ja an sich das Idealholz für Bögen ist? Hab schon ne Weile einen schönen Eibenast in der Garage liegen, sobald der trocken ist...

Grüße, Ronald

[Waldhexe]

AW: Bögen selbst bauen

@Göttergatte: Mein Interesse war nicht, möglichst historisch genau einen bestimmten Bogen nachzubauen. Ich habe auch Nocken aus Kunststoff verwendet, modernen Kleber für die Federn und eine Kunstfaser zum Sehne drehen. Mich interessierte eher grundsätzlich die Technik und ich wollte einen selbst gebauten Bogen haben.

@DrManhatten: Ja, es war ein Kurs (hier), aber wir waren nur zu zweit, außer beim Pfeile bauen. Ja, Robinie ist eigentlich eher nichts für Anfänger, es ist sehr hart und die Jahresringe sind eng und schwer zu erkennen. Das war eine ziemliche Herausforderung, aber schon der Rohling "sang" irgendwie lebendig beim Gegenklopfen. Ich denke, beim Bogenbau braucht es schon sehr viele Jägertugenden: Mut (sonst wird man nie fertig), ein gutes Auge und unendlich viel Geduld!

@Ronald: Eibe soll sehr gut sein und ist bei uns im Mittelalter das Bogenbauholz gewesen. Aber ein Eibenstamm, der dick genug ist, ist schwer zu bekommen und man soll den Boden wohl mit Mundstaubschutz bauen, habe ich gehört. Die Haut kann angeblich auch reagieren, aber da müsstest Du Dich bei Leuten erkundigen, die das wissen.

Gruß,
Claudia

[Goettergatte]

AW: Bögen selbst bauen

In Tischlereien wird Eibe nicht anders verarbeitet, als andere Hölzer auch,
mit den gängigen Kleidungen und Werkzeugen,
einzig allergische Reaktionen sind von manchen Bau- und Möbelhölzern (nicht nur Eibe) bekannt,
aber keine Vergiftungen
Giftig sind wohl erstlienig die Beeren und Nadeln.

[redragon]

AW: Bögen selbst bauen

Zuhause hab ich auch noch nen schönen Eibenstamm von ca. 10cm Durchmesser und 1,5m länge stehen. Allerdings geh ich mal davon aus, das das nicht gerade Traummaße sind . Erst recht nicht für nen Langbogen für nen 1,95m Kerl

Oder irre ich mich da?

[Waldhexe]

AW: Bögen selbst bauen

@redragon: Das ist wohl leider zu kurz für einen Langbogen. Aber Du könntest nur die Wurfarme aus Eibe machen und das Griffstück aus einem anderen Holz. Erfahrene Bogenbauer wissen sicher, wie das geht.

Gruß,
Claudia

[Rosi]

AW: Bögen selbst bauen

Hat jemand MYOG Links zu internetseiten und/oder Büchertipps, zu dem Thema?

[ronaldo]

AW: Bögen selbst bauen

@redragon: Das ist wohl leider zu kurz für einen Langbogen. Aber Du könntest nur die Wurfarme aus Eibe machen und das Griffstück aus einem anderen Holz. Erfahrene Bogenbauer wissen sicher, wie das geht.

Gruß,
Claudia

Genau deshalb hab ich nach Erfahrungen beim Bau eines Kompositbogens gefragt, also Eibe für die Wurfarme oder ggf. nur als weitere Schicht für diese.
Eibenstämme für einen Langbogen sind kaum zu bekommen (höchstens - kleiner Tip - wenn winters auf den Friedhöfen ausgeholzt wird), dafür hat die Beliebtheit des Holzes für den Bogenbau gesorgt.

Übrigens, bei der Eibe ist *alles* giftig, mit Ausnahme der schönen roten Beeren.

Grüße, Ronald

[Tobby]

AW: Bögen selbst bauen

http://www.fletchers-corner.de/

Die haben dort sicher auch einen Thread mit empfehlenswerten Büchern.

[Schneeball]

AW: Bögen selbst bauen

Hat jemand MYOG Links zu internetseiten und/oder Büchertipps, zu dem Thema?

Schau mal bitte hier:

http://www.pfeil-bogen.info/

[WANDERLUST]

AW: Bögen selbst bauen

Zuhause hab ich auch noch nen schönen Eibenstamm von ca. 10cm Durchmesser und 1,5m länge stehen. Allerdings geh ich mal davon aus, das das nicht gerade Traummaße sind . Erst recht nicht für nen Langbogen für nen 1,95m Kerl

Oder irre ich mich da?

Ein Lang-Bogen für Dein Gardemaß sollte schon über 6 Fuß sein.
Mit deinem Ausgangsmaterial geht das nur wenn Du ihn in der Mitte spleißt (W-Verbindung)
Wurde auch früher schon so gemacht!

Richard

P.S. Tipps gibt´s auch auf dem "Archer´s Campfire" Forum.

[THD]

AW: Bögen selbst bauen

Hat jemand MYOG Links zu internetseiten und/oder Büchertipps, zu dem Thema?

Was haltet ihr denn von einem Tuturial-Thread? oder gleich hier rein. Die Profis erklären den Leihen Schritt für Schritt, wie man einen guten Bogen baut, was man beachten muss ect.... gerne auch schon zu den gezeigten Werken. ich wäre dafür! Da lernt man was und das ist ja der Sinn des Forums, oder?!

[redragon]

AW: Bögen selbst bauen

Find ich ne coole idee (is ja klar, ich bin ja auch laie ^^)

Das mit dem spleißen würde mich echt mal interessieren !

[india]

AW: Bögen selbst bauen

Die Tutorials gibt es doch schon zuhauf.

www.fletchers.corner.de
www.free-archers.de
http://www.primitivearcher.com/smf/index.php
http://paleoplanet69529.yuku.com/
http://tradgang.com/cgi-bin/ultimatebb.cgi

Man muss doch nicht jedes Forum mit allem neu befüllen...

[Moosmann]

AW: Bögen selbst bauen

... beim Arbeiten mit Eibenholz (Drechseln) habe ich die Erfahrung gemacht, dass der Staub durchaus stark gerötete und brennende Augen sowie Halsschmerzen verursachen kann. Verarbeite ich nur noch mit Vollmaske. Beim Bogenbau wird wahrscheinlich weniger Schleifstaub freigesetzt, ich würde aber trotzdem acht geben.

Gruß,
Moosmann

[WANDERLUST]

AW: Bögen selbst bauen

Find ich ne coole idee (is ja klar, ich bin ja auch laie ^^)

Das mit dem spleißen würde mich echt mal interessieren !

Gib mal bei Google das Wort "Fischschwanzverbindung" ein.
Gleich der erste Eintrag "Das Bogenbauerbuch........" zeigt eine sehr hilfreiche Zeichnung einer W-Verbindung bei einem englischen Langbogen.

Hoffe, ich konnte helfen?

Richard

[redragon]

AW: Bögen selbst bauen

Jo, danke

Ich hätte eigentlich gedacht, das man das viel feiner und eben mit mehr zacken sägen müsste, damit man genug oberfläche für die klebeverbindung hat. aber das is echt leicht zu bewerkstelligen. viele dank
